利用結合參考,讓螺絲可以在 Solidworks組合件中,自己對準軸心

Solidworks小技巧又來了,這次是利用結合參考,讓螺絲可以在 Solidworks組合件中,自己對準軸心


以下文字的說明可能不是很清楚,實際的效果和操作也可以看最下面的影片,應該會清楚些。我儘量說的清楚些。

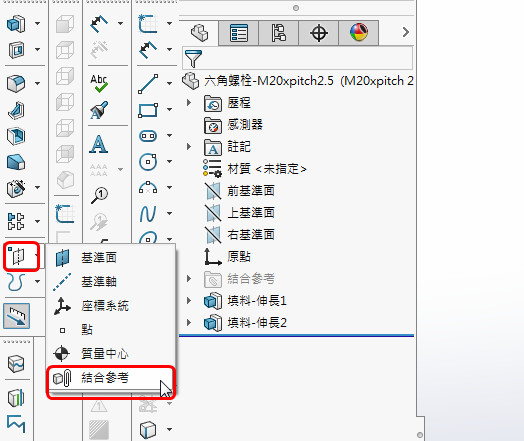

首先,我們打開螺絲的零件,點擊一下參考幾何下頭的結合參考

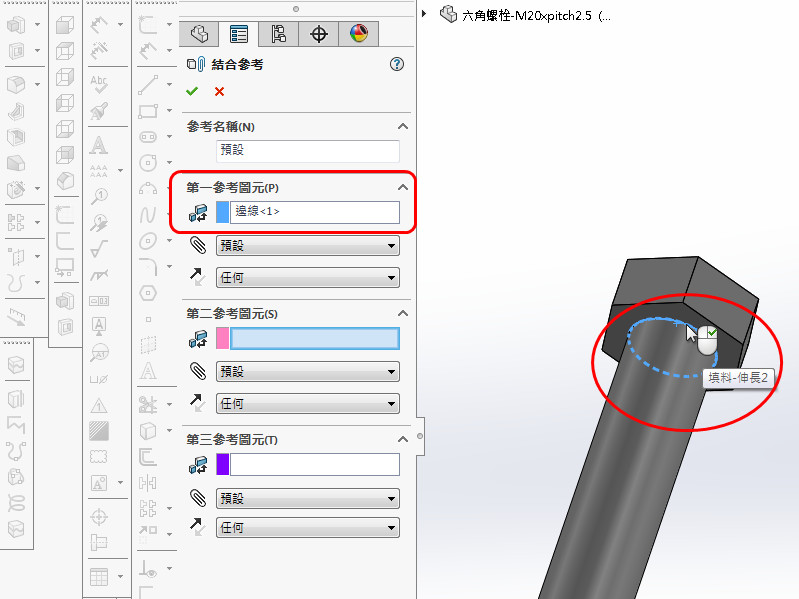

第一參考圖元設定成螺絲下緣的圓型邊線。這裡只利用到第一參考圖元就夠了,所以第二、第三的參考圖元我們就保持空白,不用設定。

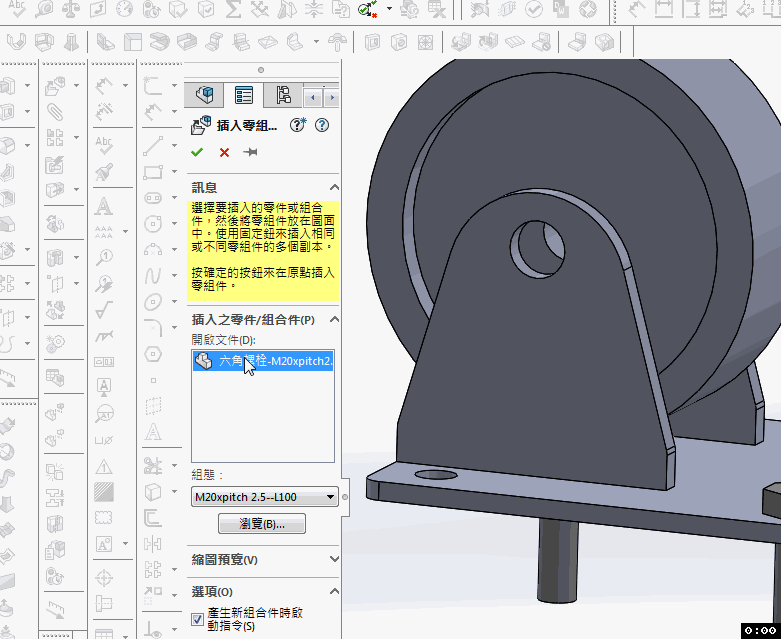

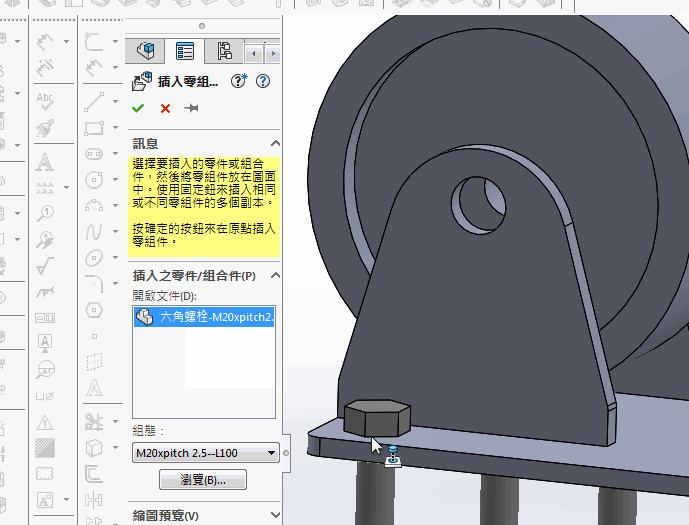

接下來回到組合件之後,我們將這個螺絲插入到組合件時,將滑鼠移到軸心孔附件的邊線上,會出現不一樣的圖示。這個時候,我們再點一下滑鼠左鍵,就會看到螺絲己經自動的對好軸心,並且也加好同軸心的限制條件了。


不清楚對不對,看一下 gif檔的效果。


還是不清楚對不對,請看以下影片。
