怎麼把 JPG檔轉成 DWG/DXF檔,Convertio免註冊免安裝

不知道是不是因為 WIN7停止更新的關系,之前介紹的免手動描邊,用R2V把JPG圖檔轉成DWG檔這個工具,居然一直出問題,所以只好找找其它的替代工具。

很幸運的,這次找到一個也挺不錯的線上工具:
Convertio,免註冊免安裝就可以把 JPG檔轉成 DWG/DXF檔

這次遇到的情形是這樣子的,在做字模噴漆之前,本來已經跟客戶再三的確認,字型真的使用標楷體就可以嗎。但標楷體看上去就是和客戶原本的字型不同。好啦,現在交貨之後,跟我說字型不同,要重新噴漆一次……

噴漆對我們來說是一件挺麻煩的事,特別是要處理這種已經噴好的,那得要把舊的字樣磨掉,噴上底漆,再上底色漆,最後才是噴字樣上去。四道工序,有些工序還要等油漆乾才能進行,一來一回就要多花時間。然後呢字模給的又是鐵板,要噴在曲面上……

總之最後的處理方式,就是照著客戶提供的字模,我拍照起來之後,轉成 DWG檔微調後,再輸出成 DXF,導入刻字機重新做噴漆字的字模來做……工序上面的部份不提,我們有找專業的噴漆師傅來做,這次我們就只介紹怎麼把 JPG檔轉成 DWG/DXF檔的部份。


首先,我們先把彩色的圖片轉成黑白,然後把對比拉高,讓邊線清楚一點。這個一般的圖片處理軟體都做的到,這裡我們就不多說,直接看這一次處理前後的效果。

處理前 處理後

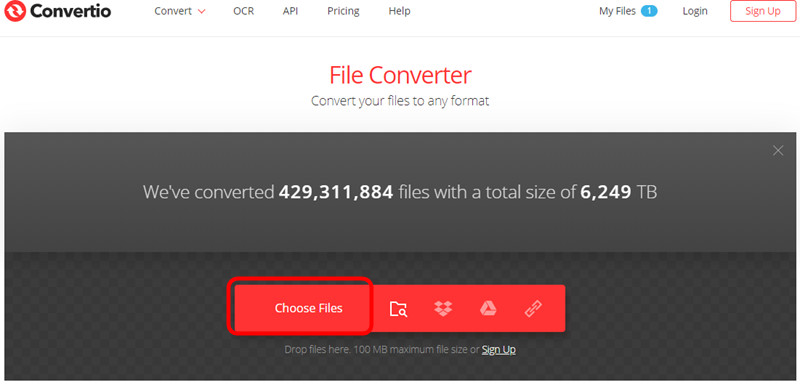

然後,我們進到 Convertio網站上,點 Choose Files上傳處理後的黑白照片。

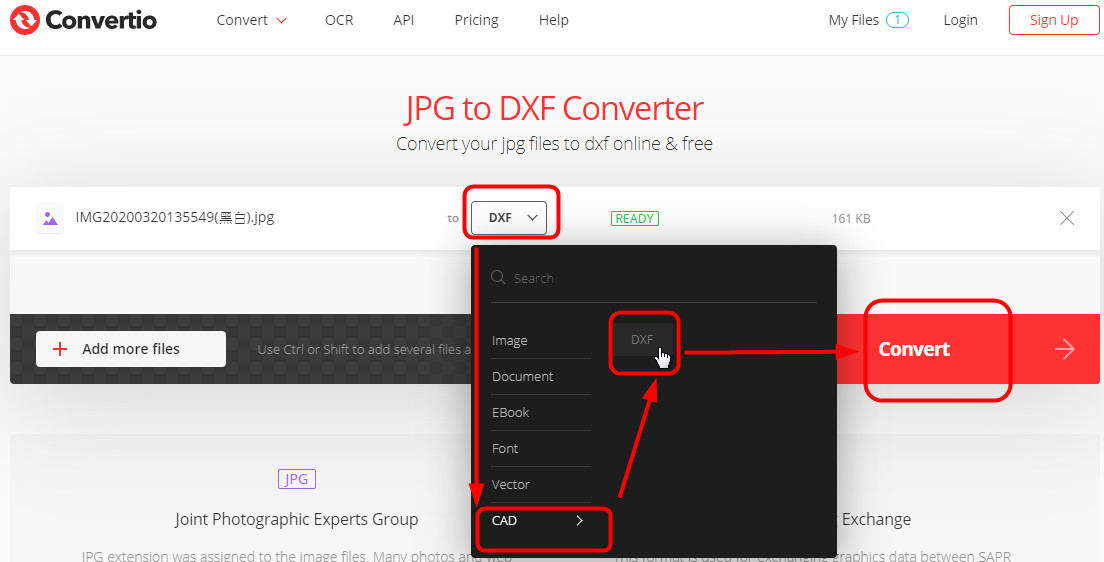

檔案上傳之後,選擇我們要轉換的格式。這裡因為我們家的刻字機,只接受 dxf的檔案,所以這裡我就選擇這一個。一般來說要轉 2d cad檔的時候,都只能轉 dxf檔,很少看到可以直接轉 dwg檔的。
確認輸出的格式之後,按下 Convert

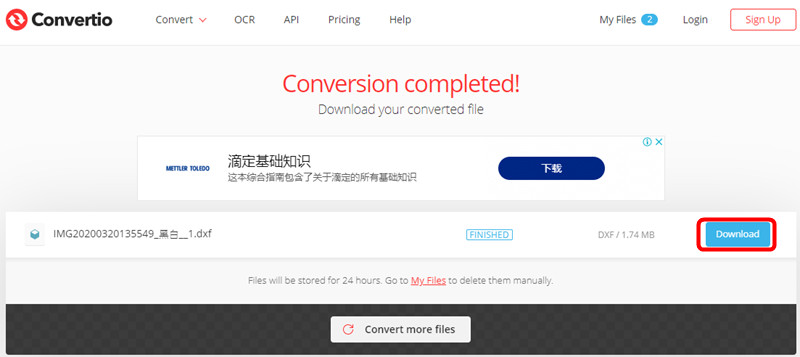

很快的就轉檔完成。直接點 Download就可以下載了。

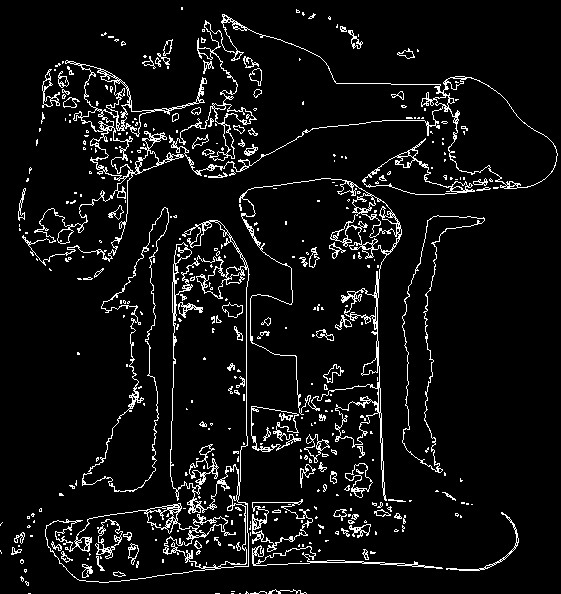

nano cad打開的結果如下,大部份的線條已經有了,接下來就是連連看的工作。


這次是因為字算簡單,背景也算單純,圖片處理一下之後,直接把 JPG檔轉成 DWG/DXF檔,可以省下不少時間。但是偶爾也會遇到那種背景複雜的圖片要轉 DWG檔,那麼這次的方法就不適用。還是得回到 CAD軟體中,將圖片載入,把這個圖片的圖層鎖定,再從另一個圖層來畫圖描邊。

其實,這次多花的時間,多花的人力,多花的金錢,都是得跟業主請款。要是當初在對圖稿的時候多花一點心思,把這些事情處理好,不要一昧的趕趕趕,光是噴漆這一塊,就可以省下不少錢。

另外 Convertio這個網站,除了可以把 JPG檔轉成 DXF外,還有很多其它的功能。大家不妨試試。

補充資料
網站名稱:Convertio
網站語系:英文
網站連結:https://convertio.co/
