用PDF to DWG Converter,把掃描過的PDF檔,轉成DWG

上一篇提到經過掃描過後的PDF檔沒有辦法線上轉成DWG檔這件事。那這件事有沒有解呢,其實是有的。這次要用到的工具是PDF to DWG Converter,就可以幫我們把掃描過的PDF檔,轉成dwg檔,雖然還是有點偏差,但在抓比例上,已經非常的有用了。


STEP.1
首先,我們去他的官網站把軟體給下載下來,我們下載的是試用版,試用版和完整版在功能上沒有什麼不同,但是試用版只能一天轉檔一次


STEP.2
下載和安裝過程沒有什麼特別要提醒的,就是一直下一步到底。等安裝完成之後,執行PDF to DWG Converter


STEP.3

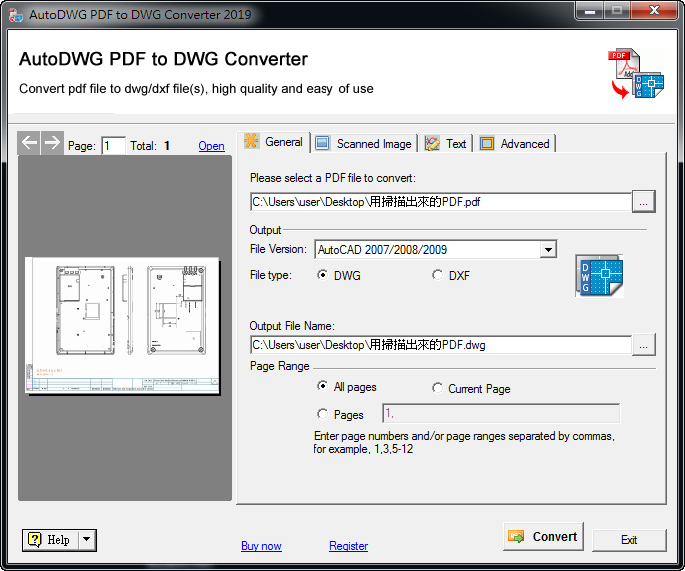

選擇輸入的檔案,這裡為了一致性,我這裡用的是上一篇文章中講到的,用掃描出來的PDF檔來轉DWG,這樣子我們就可以看的出那裡不同。我們先保持預設值,只把檔案類型選擇成DWG後,就按下Convert


STEP.4

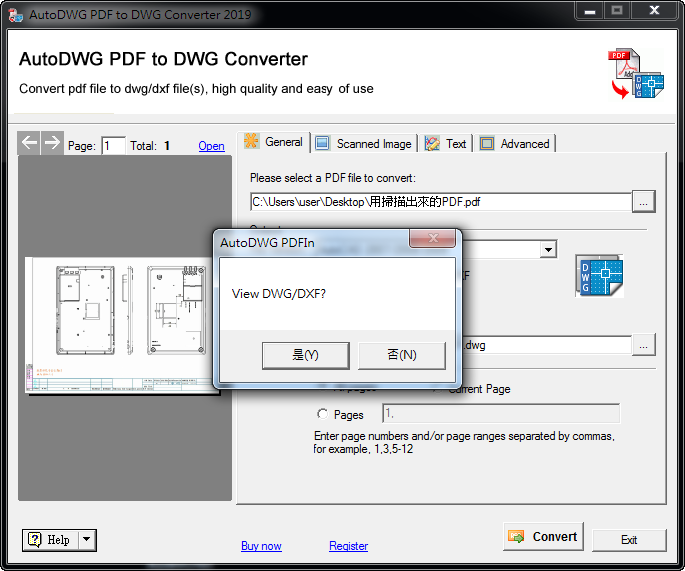

系統會跳出一個”View DWG/DXF“的視窗,我們選擇”


STEP.5

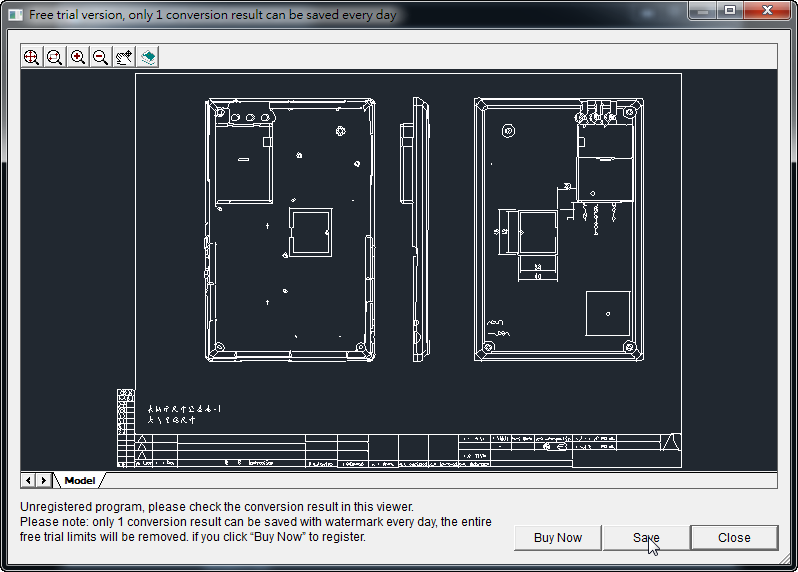

我們在預覽窗格中,就可以看到轉檔出來的結果。這裡我們按下”Save“來保存檔案。


STEP.6
由於我們下載的是試用版的,所以一天只能保存一個檔案
不多,當然是按下是”


STEP.7

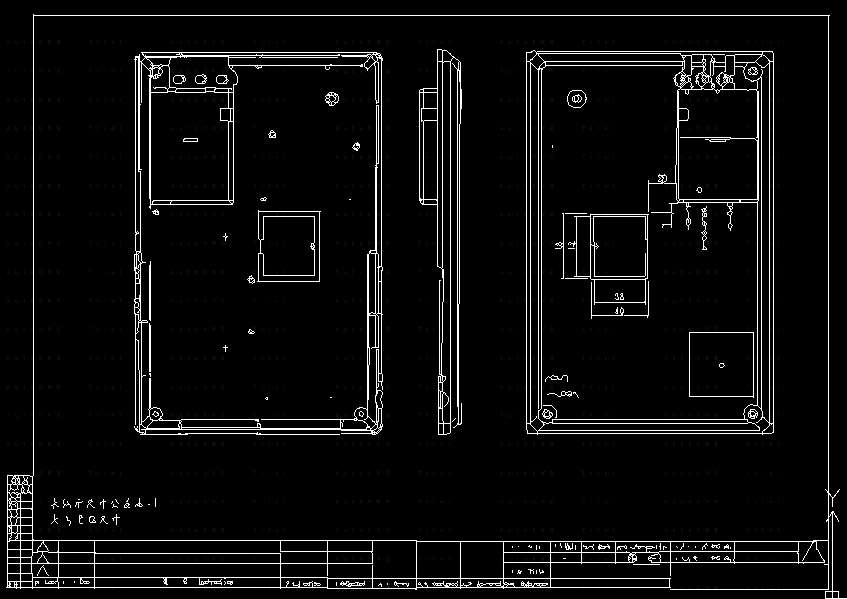

用CAD打開保存回來的檔案。噹噹,原本我們用線上工具轉不成的PDF,已經轉成功。
在線條的部份,因為OCR的關係,有些不見,但大體上是完整的。以這個結果來說,已經令我非常的滿意了。雖然在線條上因為解析度的關係,造成有些缺失。但在整體的比例上,我們已經可以拿來做參考用。


STEP.8
我們看一下左下角文字的部份,雖然……已經看不出來是什麼。這個部份稍為可惜一點。但我要的通常都是圖,所以這個小缺點倒是還好。不過這也是因為PDF的解析度太差造成的。如果是清晰一點的PDF的話,中文字也是可以辨視的出來。


以轉檔效果來講,這個可以說是很不錯。很值得推薦給用的到的人。
如果你不想要安裝其它的工具的話,也可以參考下之前介紹過的幾個線上服務。
1.PDF TO DWG ONLINE,線上快速的把PDF轉成DWG檔
2.PDF轉DWG,COMETDOCS幫你線上就搞定
3.Easy PDF,免費PDF線上工具,PDF轉AUTOCAD的功能挺不錯的

補充資料
軟體名稱:PDF to DWG Converter
軟體語系:英文
軟體性質:試用版
檔案大小:約46Mb
官方網站:https://www.autodwg.com/
軟體下載:官網下載連結
