ESP32學習記錄004-用WOKWI模擬ESP32內建的LED燈閃爍

我自己買的是esp32-nodmcu-32的版本,但是 wokwi裡頭找不到這個版本。不過反正是模擬的,又不會壞,所以就可以想怎麼試就怎麼試。

ESP32學習記錄004-用WOKWI模擬ESP32內建的LED燈閃爍


wokwi不用登入也可以用,但建議大家還是登入,因為這樣子可以保存我們的練習的資料。
登入只要填信箱,連結 google或是 github帳號就可以。
登入後,點擊 NEW PROJECT


在選擇中,選擇 ESP32
它還有 ESP32-S2、ESP32-C3,大家也可以試著去選擇



這個 ESP 32的版本,看外型應該是 DOIT DEVKITVI的版本。很明顯跟我買的 esp32-nodmcu-32長的就是不一樣。我就抱持著隨便拉也不會壞的心態,開始試做。

左半部就是寫程式碼的地方。右邊就是模擬的結果。


WOKWI很方便,在我們輸入程式碼的時候,只要輸入前幾個字,他就會幫我們帶出可以使用的程式碼,這個對剛入門的我來說,真的是超大的福音。特別是連大小寫都幫我們處理好了。


在程式的地方,用法跟 ARDUINO IDE是同樣的。
灰色 //之後的東西可以刪掉不用。

讓內建 LED燈亮的程式碼如上。

內建的藍色 LED燈的腳位是 2號。

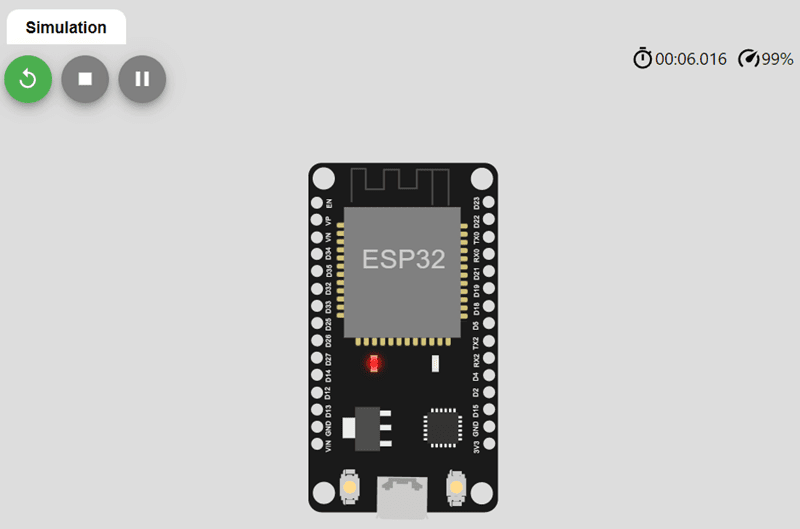

程式碼寫完之後,就可以點右邊的模擬按鈕,開始模擬。
新增元件、其它設定這兩個按鈕的功能,之後再來講。


程式碼有錯的話,WOKWI會幫我們顯示出來,看是那一行有錯。
如果一切都順利的話,藍色的燈號就會開始閃爍……我這裡圖沒有截到。

ESP32學習記錄004 用WOKWI模擬ESP32內建的LED燈閃爍

因為這個程式,我寫了好幾個了,所以實做的時候,還挺快的。

參考資料
網站名稱: WOKWI
網站語系:英文
網站連結:https://wokwi.com/
