PDF TO DWG ONLINE,線上快速的把PDF轉成DWG檔

有時候客戶會直接提供由CAD軟體直接轉出來的PDF,那麼,我們就賺到了,直接用PDF TO DWG ONLINE這個免費的線上工具,線上快速的把PDF轉成DWG檔,直接用AUTOCAD開啟後,就可以拿來編輯。可以省下挺多的重畫的時間。

這個功能跟之前介紹過的線上工具[Easy PDF,免費PDF線上工具,PDF轉AUTOCAD的功能挺不錯的]類似,只要上傳檔案就可以把PDF轉成DWG,但是問題也是一樣的哦。


在進入介紹之前,還是先來把可以轉和不能轉成DWG的PDF檔的差別簡單的說明一下。
這次用來演示的檔案就用最近接到到的一個案子的外型來做介紹。


先來看一下可以轉的PDF檔有什麼特性。
不管用什麼PDF軟體來開啟,只要我們可以用該軟體的選擇工具,去選擇到PDF檔裡頭的內容的話。那麼,這個PDF檔就是可以直接線上轉成DWG檔的。通常只有運氣很好的時候才會出現。


而像這種看起來霧霧的,又怎麼選都選不到物件的時候,那不好意思,這次介紹的方法就不適合使用。這也是大部份取得的PDF檔的狀況,通常都是原本的文件經過再一次掃描而成的。接著就開始這次PDF轉DWG的介紹。


STEP.1

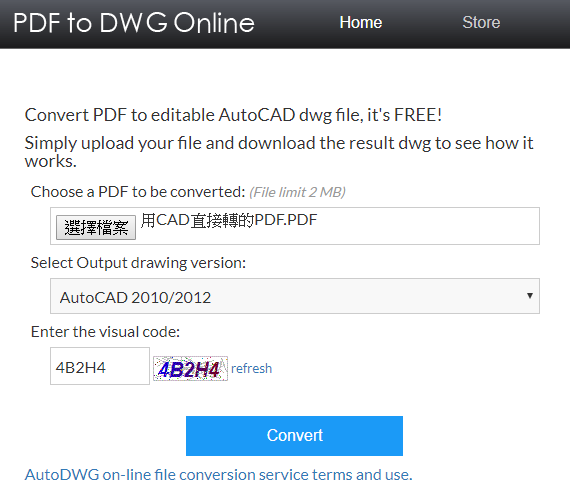

我們選擇檔案上傳,填入確認碼,按下CONVERT。這裡大家可以從檔名看的出來,這裡用的檔案是第一種,也可以上面提到的,可以轉檔的那一種。輸出的CAD版本,就請照大家習慣的選擇,我一般都是選2010版的。


STEP.2

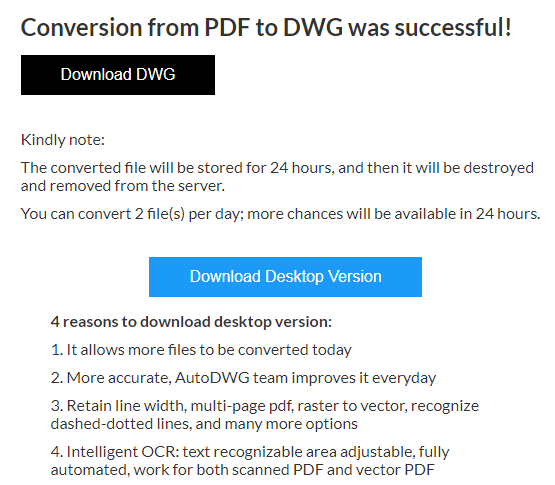

按Download DWG把轉好的檔案下載回來。


STEP.3

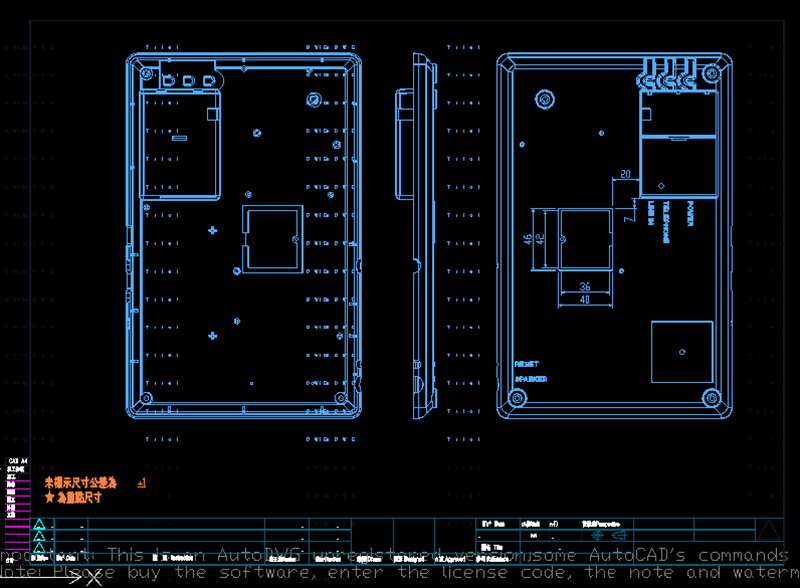

用CAD軟體打開來確認一下,我這裡用的是DRAFTSIGHT。
當當,線條什麼的都可以選擇,非常的好。
另,轉出來的檔案中,在背景中會有藏字在,這個沒關係,我們把目前的圖層關掉之後,把這些多餘的字給刪除就可以了


STEP.4
接下來我們試著上傳第二種,我們剛剛說過,經過再一次掃描而成,然後變的不能轉的PDF檔。
哦~試到這裡,你說可以轉啊,系統有在動,還可以下載回來。是的,PDF TO DWG ONLINE不會幫你判斷,我們上傳,他就幫我們轉。接著我們看看下載回來的檔案。


STEP.5

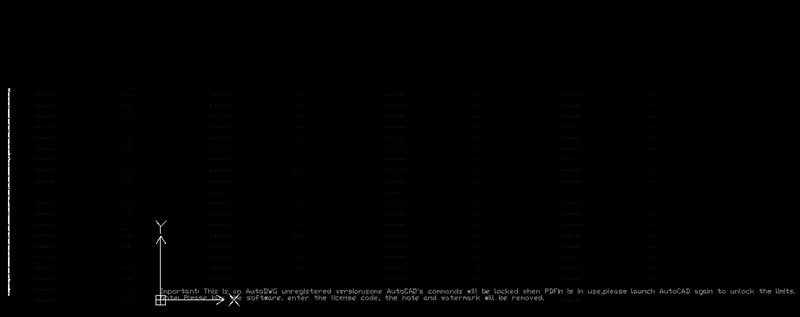

用CAD打開一看……什麼都沒有啊。


好啦,這樣子區別,相信大家都很清楚了。掌握一個原則,打開PDF檔之後,如果我們可以選擇其中的內容的話,那麼我們就可以用線上工具來把它給轉成DOC、PDF、TXT等等的。如果打開PDF檔之後,什麼都選不到……那建議就改用OCR來處理吧。

網站名稱:PDF TO DWG ONLINE
網站語系:英文
網站連結:https://dwg.autodwg.com/
