Solidworks小技巧-善用模型組態,讓一個零件可以表達多個零件

這是一個Solidworks小技巧-善用模型組態,讓一個零件可以表達多個零件。這裡我最常使用到的部份,就是螺絲的長度。所以這次就記錄一下,怎麼利用模型組態,只用一個檔案,就可以讓螺絲呈現不同的長度

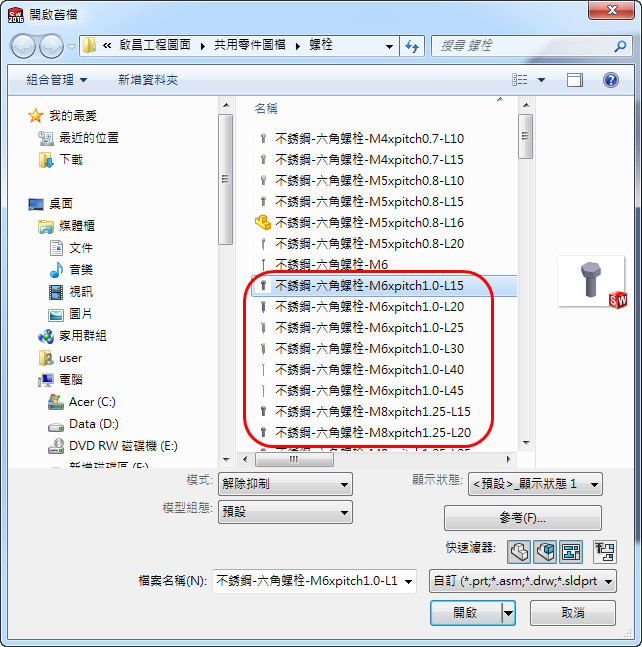

以往,我是一個零件下一個編號,同樣以螺絲為範來說明的話,就是一個長度就是一個零件檔。
當然這樣做也沒什麼不好,再組合件要更換螺絲長度的時候,同樣可以用取代零件的方式來進行。但這樣就要建一堆零件,取代零件的時候,又要找到相對應的零件號碼。後來,我就改用模型組態的方法來做,也就是這次要介紹的只用一個檔案,就可以讓螺絲呈現不同的長度。

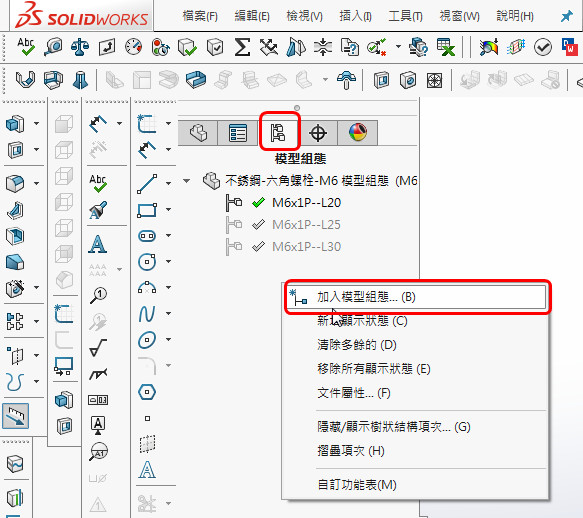

螺絲畫好了之後,我們跳到 Configuration Manager工具列,在空白的地方按滑鼠右鍵,加入模型組態

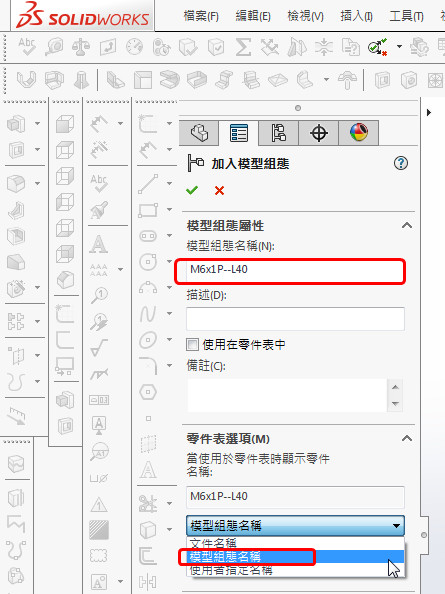

模型組態名稱這裡,填入這個模型組態的名稱,以螺絲為例,就是填入螺絲的長度和牙數。
接著我們在零件表選項這裡,把「當使用於零件表時顯示零件名稱」設定成模型組態名稱

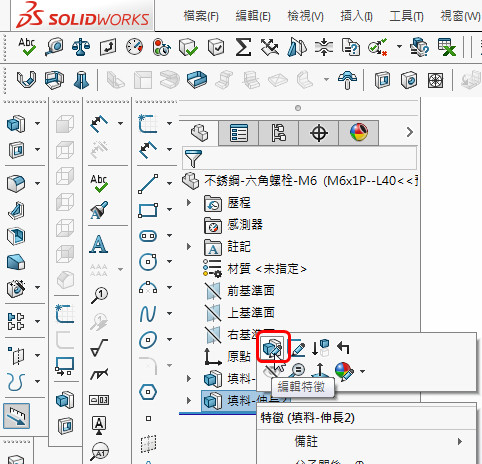

接著我們回到零件特徵樹下,來編輯特徵

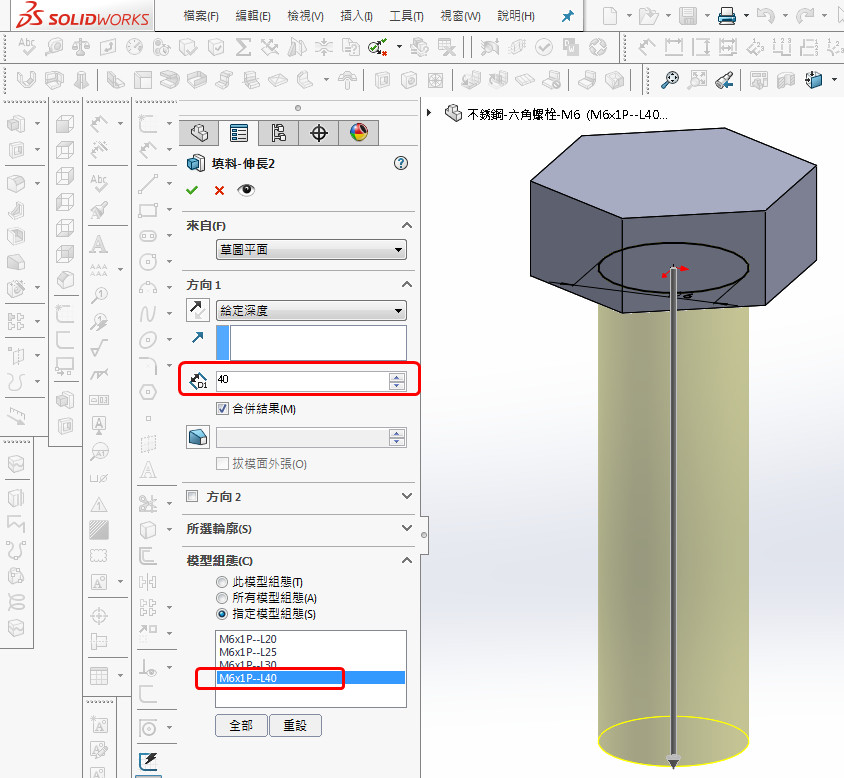

這裡建議大家先在下方「模型組態」這裡,點選「指定模具組態」,選擇我們新增的這個模具組態名稱後,再去修改特徵的參數。這裡我要修改的是螺絲的長度,所以就直接把伸長改成我們要的數值,比方說 40。


這樣就完成了。這麼做的好處跟我原本的做法比較起來有下面幾個:
1.少建了很多零件,管理起來很方便
2.在組合件要修改螺絲長度的話,只要選擇模型組態,不用再用取代零件的方法。
3.只要設定好相關步驟,組合件產生的零件表,也會自動的更新的模具組態的名字。

實際操作的部份,如果大家覺得圖和文字說明的不清楚,也可以參考我錄的影片。
Solidworks小技巧 善用模型組態,讓一個零件可以表達多個零件
