怎麼在Solidworks工程圖中,用注解來標示尺寸的公差

在說明怎麼在Solidworks工程圖中,用注解來標示尺寸的公差之前,先講講為什麼要這樣做。有的時候是尺寸線太多,會讓圖面的可閱讀性很差,看起來很亂。更多的時候是為了簡單的調整或修改一下尺寸就直接出圖,你懂的。

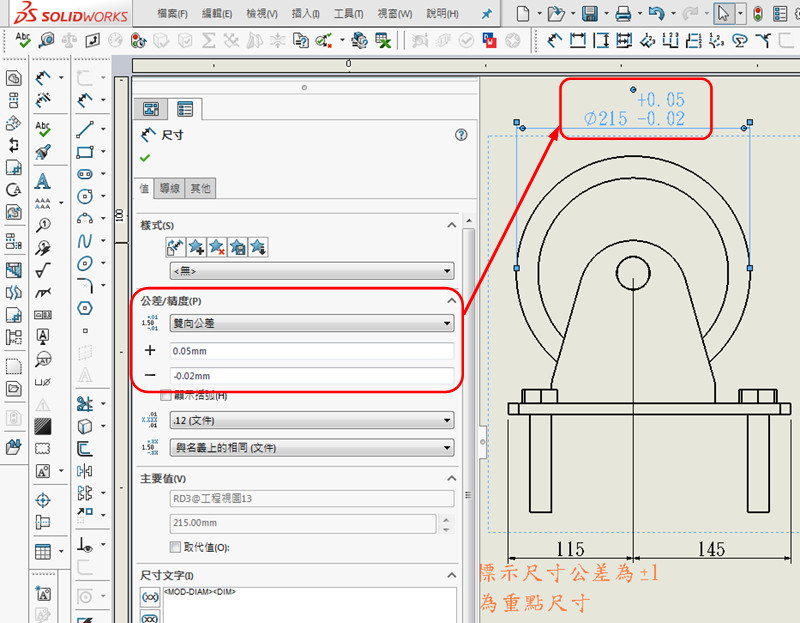

標示尺寸時,正確的作法是拉好尺寸後,再從公差/精度這裡去設定公差的範圍。


但正如前面提到的,實際在作業上,總是會有用到註解來下尺寸及公差的時候。

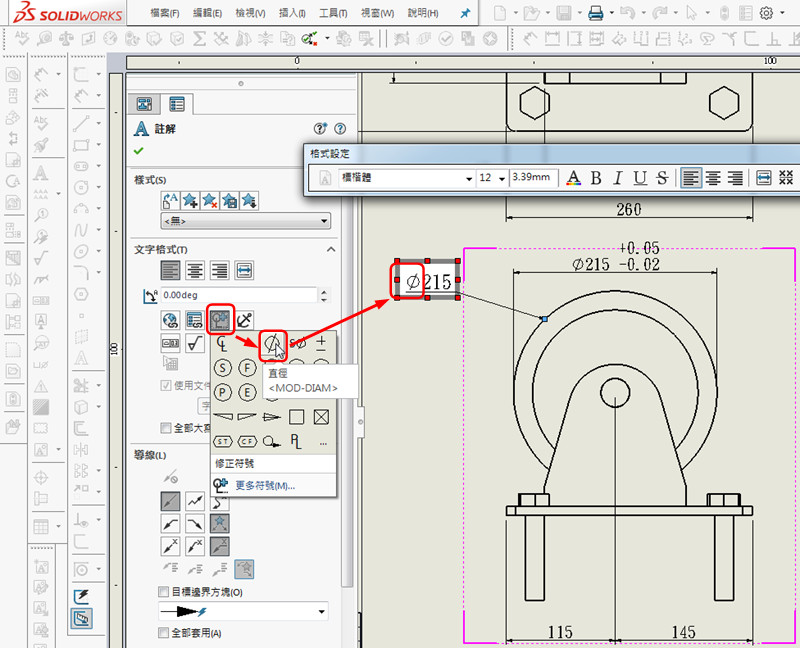

我們在註解裡頭,可以在新增符號這裡,找到直徑等等的標示符號。

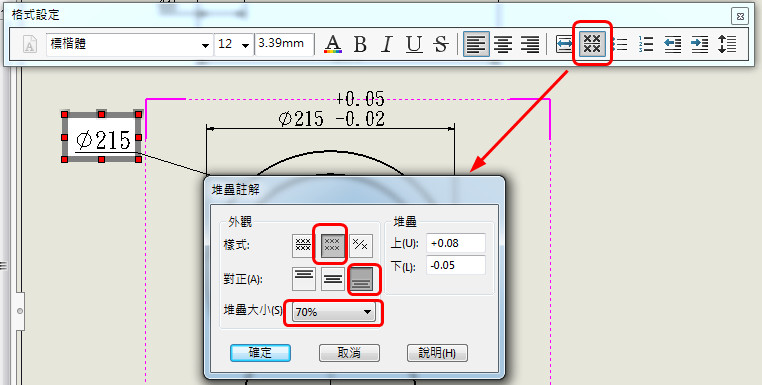

而要下公差的時候,我們利用堆疊的功能來做。
樣式:我們選擇中間沒有線的這個。
對正:選擇下對齊。
堆疊大小:一般我都是設定70%。

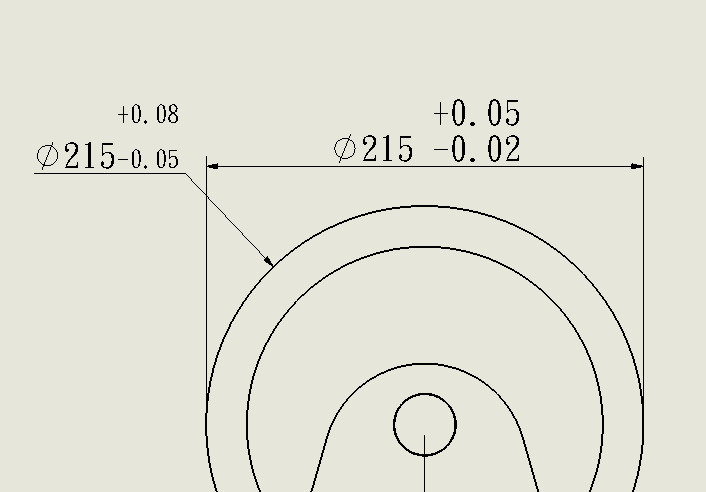

噹噹,這樣就完成了。


這招雖然有點偷雞,但真是會用的到的。
如果文字說明的不清楚的話,也請大家參考一下影片實際的操作步驟。
